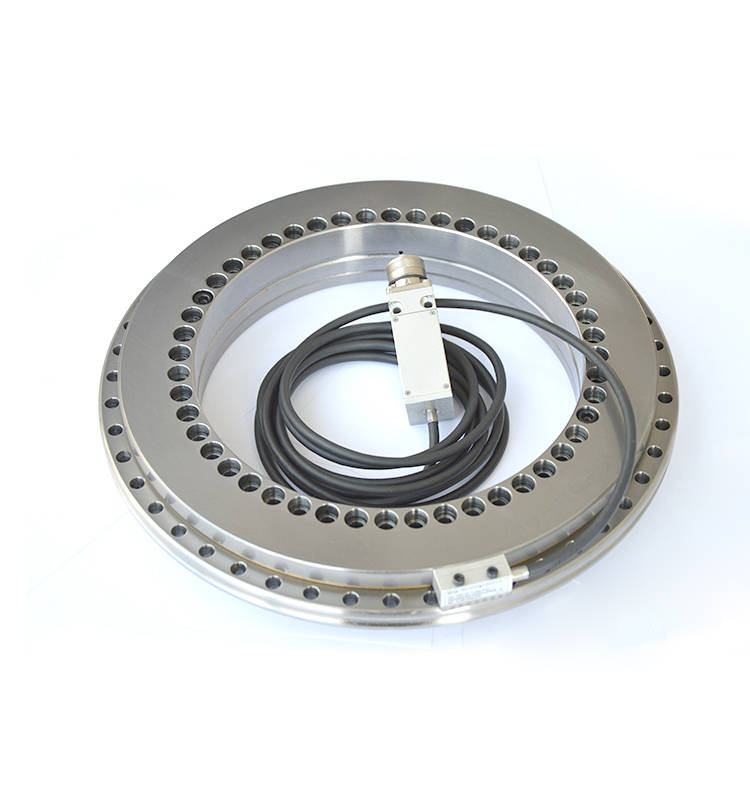

轉臺軸承帶集成角度測量系統鋼柵尺主要由平面線圈和測量尺組成。線圈結構中, 有多個沿測量方向排列的繞組單元 (每個主單元有一次和二次正弦/余弦線圈) , 采用微型多層技術在基質上制成。測量尺是一根不銹鋼鋼帶, 上面有采用照相服飾刻制的高精密柵格。

洛陽鴻元軸承科技有限公司轉臺軸承帶集成角度測量系統鋼柵尺特性有以下幾點：

1、可以實現轉臺隨時定位，有效避免位置丟失。雙讀數頭測量系統可以對軸承徑向的偏差進行實時校正，絕對值鋼柵在運行過程中還可以實現隨時定位，位置記憶，防止因位置缺失導致機械損壞或傷害操作控制人員。

2、適用范圍廣。鋼柵測量系統無磁性構件，無磁滯反應，無消磁危險，高轉速，高動態性能，高分辨率，可輸出正弦波（1VPP）或方波信號（TTL），兼容西門子和FANUC等數控系統。

3、安裝方便，縮短軸系，降低安裝成本。轉臺軸承和角度測量系統集成設計，集成模塊式的設計，大大縮短軸系，解決用戶安裝空間狹小的問題，安裝簡單，高速速度快，極高的抗沖擊和振動性、穩定性好、可靠性高，減少安裝成本。

4、鋼柵尺較高的防護等級。角度測量系統采用純電感式的測量原理，信號極其精確；測量系統采用的是鋼柵尺，對環境干擾比如固體顆粒、油等具備極強的抗干擾性，防護等級IP67，可耐一定水壓、塵密、對任何類型的污染或者污物不敏感。

轉臺軸承帶集成角度測量系統鋼柵尺的一個重要的工作特性 就是不會引起任何的測量磁滯 (機械間隙誤差) , 與磁系統不同, 其高頻變化的磁場抑制了材料的一 切磁滯。這個也是鋼柵尺和傳統的磁柵磁之間的主要區別, 它不會受到磁場的干擾, 無磁滯反應。
